Czy wiesz, że można wypełnić kontrolkę typu Dane tabelaryczne pozycjami dokumentu zaczytanego przez Comarch OCR oraz przeliczyć wartości przy współpracy z Comarch ERP XL?

Zasada działania

Mechanizm opiera się na dwóch trybach działania zintegrowanych w jednej kontrolce Dane Tabelaryczne („Elementy”):

1.Pobranie pozycji z Comarch OCR (Wyzwalacz: ID_OCR):

• Po przetworzeniu dokumentu przez Comarch OCR, punkt ACD zapisuje ID dokumentu OCR do dedykowanej kontrolki typu Liczba całkowita o nazwie ID_OCR.
• Kontrolka tabelaryczna „Elementy” obserwuje to pole, reagując na jego wypełnienie.
• Zapytanie SQL (umieszczone na zakładce Inicjowanie Wartości) jest filtrowane za pomocą parametru @ID_OCR@ i pobiera wiersze z tabeli do.OC_Document_Items w bazie BPM.

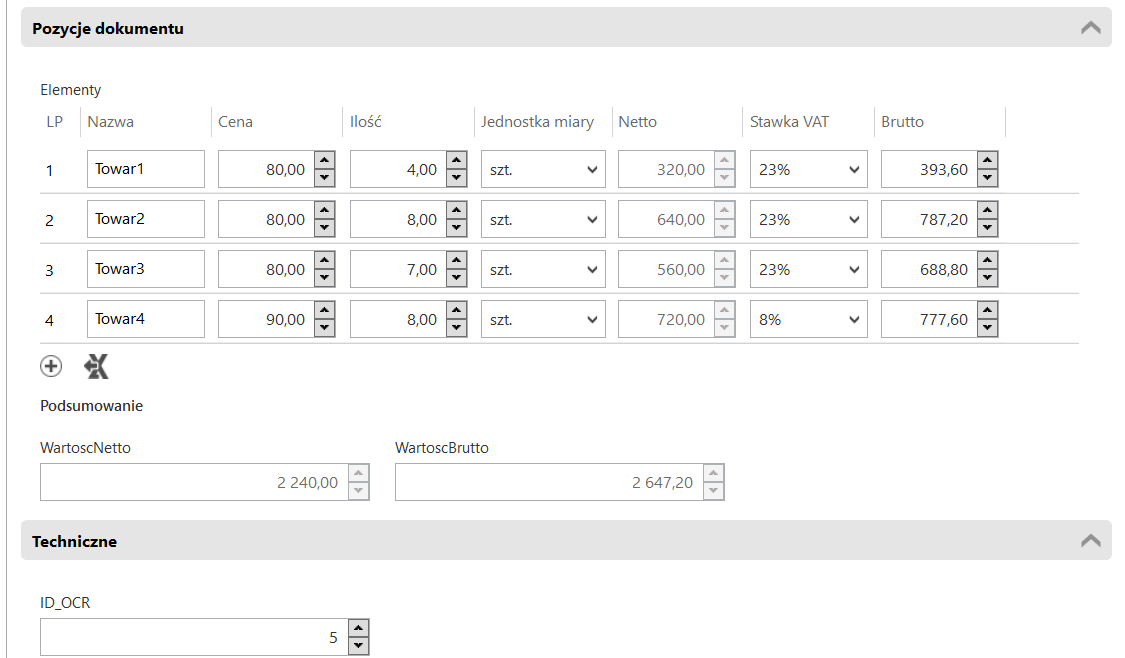

• Na podstawie zwróconych wierszy kontrolka DT jest automatycznie wypełniana pozycjami faktury.
• W zapytaniu OCR używana jest logika CASE WHEN do konwersji wartości tekstowych (Stawki VAT, Jednostki miary) na identyfikatory liczbowe, wymagane przez BPM.



2.Automatyczne Przeliczanie (Wyzwalacz: Edycja wiersza DT):

• Kontrolka DT jest skonfigurowana tak, aby obserwować samą siebie.
  • Zapytanie SQL jest wyzwalane przy każdej zmianie wartości w kolumnach wejściowych (Cena, Ilość lub Stawka VAT).
  • Przeliczanie W Przód: Logika IF w kodzie SQL jest wyzwalana przy zmianie Ceny, Ilości lub Stawki VAT, obliczając Netto i Brutto.
  • Przeliczanie W Tył: Logika ELSE IF jest wyzwalana przy zmianie kolumny Brutto, przeliczając i aktualizując wartość Ceny lub Netto (przy zachowaniu stałej Ilości).
  • Zapytanie to wykorzystuje komendę UPDATE do bezpośredniego przeliczania i aktualizacji wartości w kolumnach wynikowych (Netto, Brutto)
• Osobna kontrolka WartoscNetto obserwuje kolumnę wynikową (Netto) i zlicza jej sumę za pomocą prostego zapytania SQL (select sum (Netto) from @Elementy@).
• Osobna kontrolka WartoscBrutto obserwuje kolumnę wynikową (Brutto) i zlicza jej sumę za pomocą prostego zapytania SQL (select sum (Brutto) from @Elementy@).



Konfiguracja przykładu

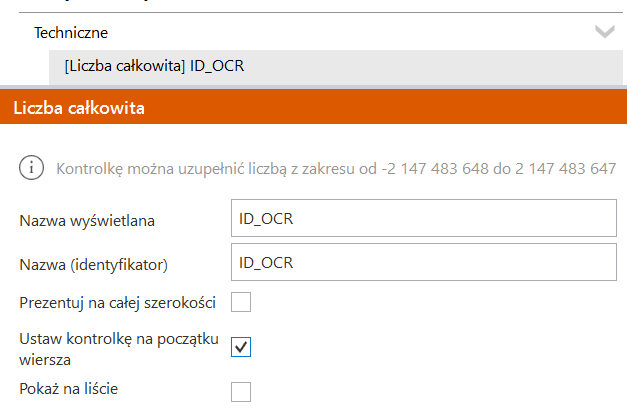

1.Utworzono kontrolkę ID_OCR: Na karcie obiegu dodano kontrolkę typu Liczba całkowita o nazwie (identyfikatorze) ID_OCR, do której będzie zapisywane ID OCR-owanego dokumentu.

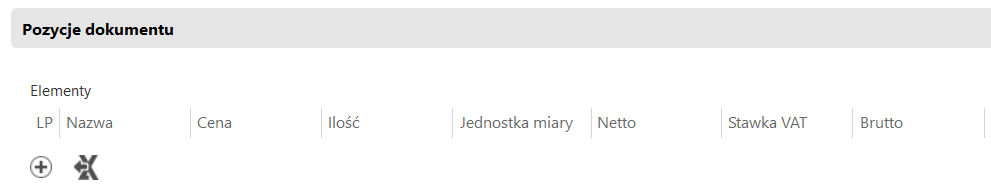

2.Utworzono kontrolkę Tabelaryczną: Dodano kontrolkę typu Dane tabelaryczne o nazwie (identyfikatorze) Elementy i skonfigurowano w niej następujące kolumny:

• ”Nazwa” (identyfikator kolumny: Nazwa)– typ Tekst
• ”Cena” (identyfikator kolumny: Cena) – typ Liczba stałoprzecinkowa
• ”Ilość” (identyfikator kolumny: Ilosc)– typ Liczba stałoprzecinkowa
• ”Jednostka miary” (identyfikator kolumny: JM) – typ Lista
• ”Netto” (identyfikator kolumny: Netto) – typ Liczba stałoprzecinkowa
• ”Stawka VAT” (identyfikator kolumny: StawkaVAT) – typ Lista
• ”Brutto” (identyfikator kolumny: Brutto)– typ Liczba stałoprzecinkowa

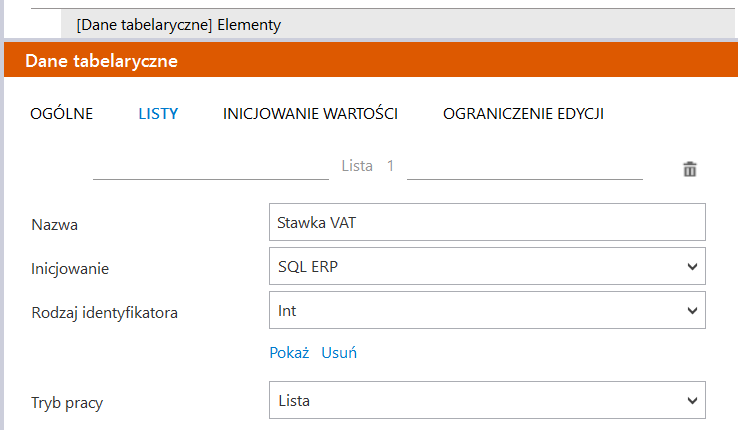

3.W kontrolce typu Dane tabelaryczne  na zakładce Listy zdefiniowano zapytanie pobierające:

• Stawki VAT:



 select Naz_gidLp as Id,
 CASE
  WHEN Naz_Nazwa='A 23.00' THEN '23%'
  WHEN Naz_Nazwa='B 8.00' THEN '8%'
  WHEN Naz_Nazwa='C 0.00' THEN '0%'
  WHEN Naz_Nazwa='D 0.00' THEN 'ZW'
  WHEN Naz_Nazwa='E 0.00' THEN 'NP'
  WHEN Naz_Nazwa='F 7.00' THEN '7%'
  WHEN Naz_Nazwa='G 5.00' THEN '5%'
 END
 from CDN.Nazwy
 where Naz_GIDTyp = 624  AND trim(substring(Naz_Nazwa,9,2))=''

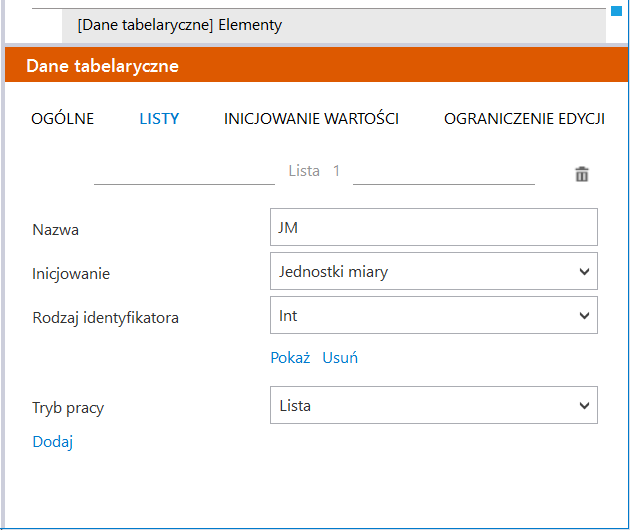

• Jednostki miary:



SELECT Naz_GIDLp,Naz_Nazwa from cdn.Nazwy where Naz_GIDTyp=144;

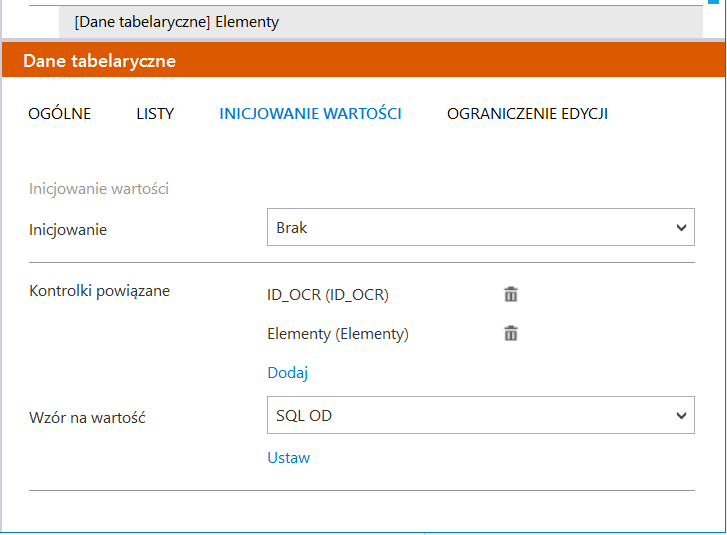

4.Dodano obserwację kontrolki: W kontrolce Dane tabelaryczne, na zakładce Inicjowanie wartości, dodano powiązanie do kontrolki ID_OCRoraz do samej siebie.

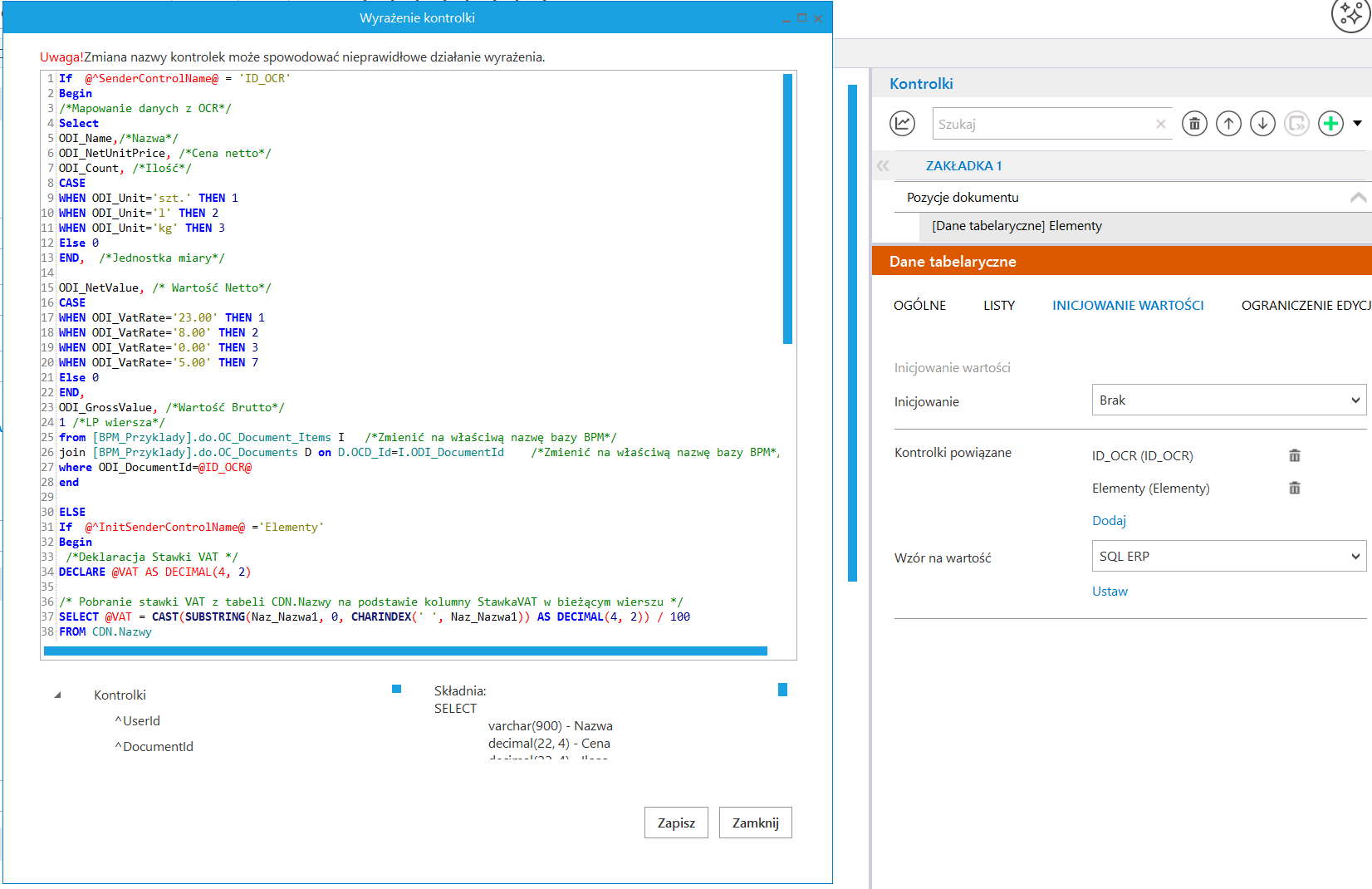

5.Zintegrowane zapytanie SQL do obsługi obu trybów: W kontrolce typu Dane tabelaryczne, na zakładce Inicjowanie wartości w sekcji Wzór na wartość SQL ERP dodano zapytanie, które pobiera dane z tabel do.OC_Document_Items oraz do.OC_Documents na podstawie przekazanego parametru @ID_OCR@ (ID dokumentu OCR). W zapytaniu SQL konieczne jest użycie logiki CASE WHEN do konwersji wartości tekstowych jednostek miary (’szt’) i stawek VAT (np. '23.00′) na odpowiednie identyfikatory liczbowe akceptowane przez Comarch BPM. Dodano również zapytanie, które na podstawie Ilości i Ceny wylicza wartość Netto, po zmianie Stawki VAT wylicza wartość Brutto, a po zmianie wartości Brutto wylicza Cenę i wartość Netto.



Uwaga

Należy upewnić się, że identyfikatory liczbowe (ID) stawek VAT i jednostek miary użyte w zapytaniu SQL są zgodne z tymi, które aktualnie obowiązują w bazie Comarch ERP XL współpracującej z Comarch BPM.

Uwaga

W zapytaniu przed nazwą tabel do.OC_Document_Items oraz do.OC_Documents należy wskazać właściwą nazwę bazy Comarch BPM.



Ta sekcja jest wywoływana tylko raz, podczas inicjowania obiegu z OCR:



If @^SenderControlName@ = 'ID_OCR'

Begin

Select

ODI_Name,/*Nazwa*/

ODI_NetUnitPrice, /*Cena netto*/

ODI_Count, /*Ilość*/

CASE

WHEN ODI_Unit='szt.' THEN 1

WHEN ODI_Unit='l' THEN 2

WHEN ODI_Unit='kg' THEN 3

Else 0

END, /*Jednostka miary*/

ODI_NetValue, /* Wartość Netto*/

CASE

WHEN ODI_VatRate='23.00' THEN 1

WHEN ODI_VatRate='8.00' THEN 2

WHEN ODI_VatRate='0.00' THEN 3

WHEN ODI_VatRate='5.00' THEN 7

Else 0

END,

ODI_GrossValue, /*Wartość Brutto*/

[ODI_GrossValue]-[ODI_NetValue], -- kwota VAT

1

from [BPM_Przyklady].do.OC_Document_Items I /*Zmienić na właściwą nazwę bazy BPM*/

join [BPM_Przyklady].do.OC_Documents D on D.OCD_Id=I.ODI_DocumentId /*Zmienić na właściwą nazwę bazy BPM*/

where ODI_DocumentId=@ID_OCR@

END



Ta sekcja jest wywoływana przy każdej modyfikacji danych w kontrolce „Elementy” i wymaga użycia ELSE po sekcji OCR:



ELSE
If  @^InitSenderControlName@ ='Elementy'
Begin
 /*Deklaracja Stawki VAT */
DECLARE @VAT AS DECIMAL(4, 2)

/* Pobranie stawki VAT z tabeli CDN.Nazwy na podstawie kolumny StawkaVAT w bieżącym wierszu */
SELECT @VAT = CAST(SUBSTRING(Naz_Nazwa1, 0, CHARINDEX(' ', Naz_Nazwa1)) AS DECIMAL(4, 2)) / 100
FROM CDN.Nazwy
WHERE Naz_GIDTyp = 624
  AND Naz_GIDLp = (
      SELECT [StawkaVAT]
      FROM @Elementy@
      WHERE POS = @Elementy_Row@
  )

  /* JEŚLI ZMIENIONO KOLUMNY: 2 (Cena), 3 (Ilość), 6 (Stawka VAT) */
IF @Elementy_Column@=2 OR @Elementy_Column@=3 OR @Elementy_Column@=6
BEGIN
    /* PRZELICZANIE W PRZÓD (Cena/Ilość/Stawka VAT -> Netto/Brutto) */

    /*Wyliczenie i aktualizacja netto i brutto */
    UPDATE @Elementy@
    SET
        [Netto] = (Ilosc * Cena),
        [Brutto] = (Ilosc * Cena) * (@VAT + 1)
    WHERE POS = @Elementy_Row@

    /* !!! OBOWIĄZKOWE: Odświeżenie wiersza !!! */
    SELECT * FROM @Elementy@
END

 /* JEŚLI ZMIENIONO KOLUMNĘ: 7 (Brutto) */
IF @Elementy_Column@=7
BEGIN
    /* PRZELICZANIE W TYŁ (Brutto -> Cena/Netto) */

    /* Aktualizacja ceny i netto (Ilość stała) */
    UPDATE @Elementy@
    SET
        [Cena] = [Brutto] / (@VAT + 1),        /*Obliczenie Ceny Netto z Brutto*/
        [Netto] = [Ilosc] * ([Brutto] / (@VAT + 1))  /*Obliczenie Wartości Netto*/
    WHERE POS = @Elementy_Row@

    /* !!! OBOWIĄZKOWE: Odświeżenie wiersza !!! */
    SELECT * FROM @Elementy@
END
END

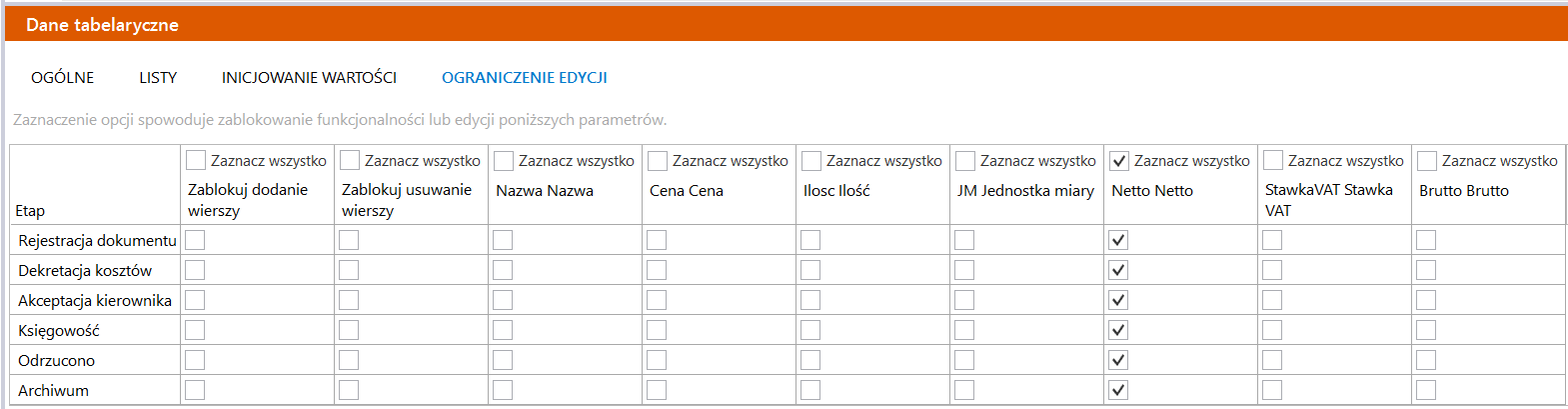

• Tryb pracy: W kontrolce typu Dane tabelaryczne, na zakładce Ograniczenie edycji kolumnę „Netto” ustawiono w trybie „Do odczytu”.

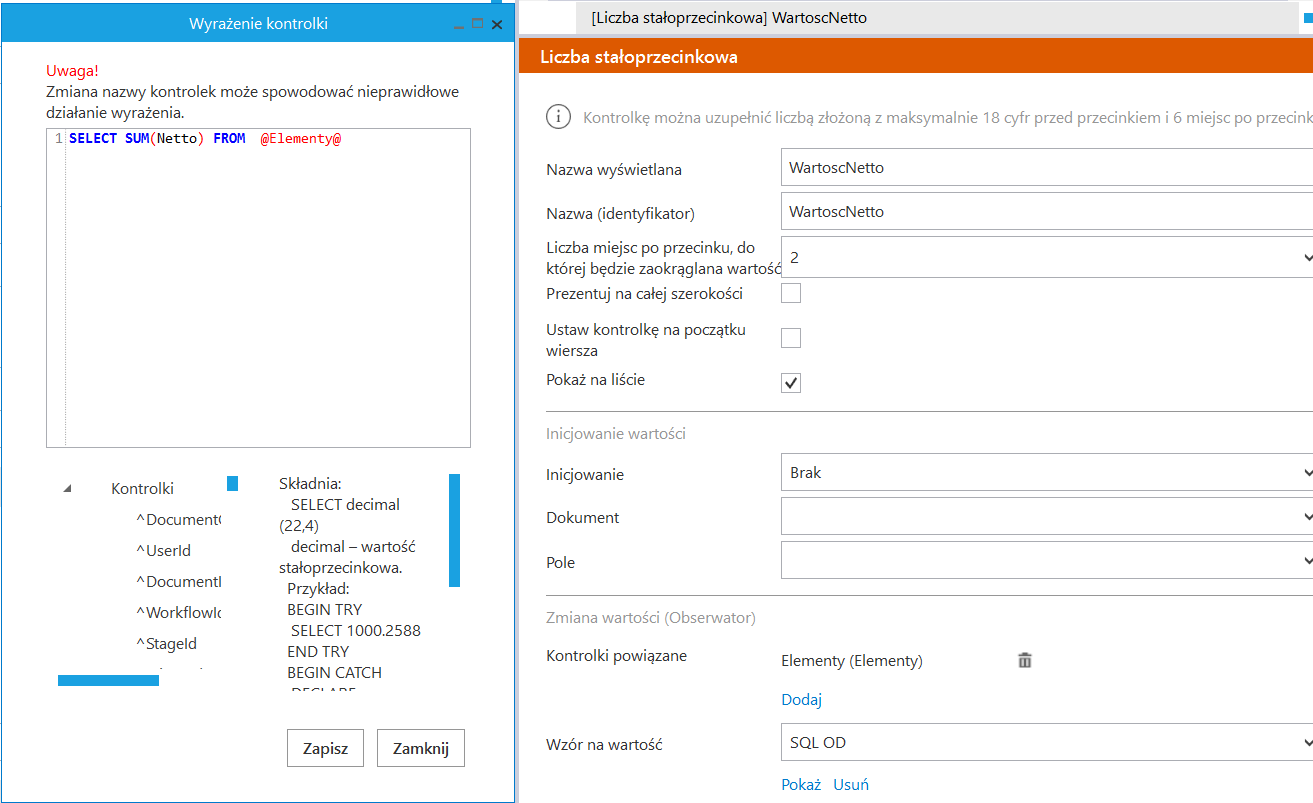

• Utworzono kontrolkę liczbową: Dodano kontrolkę typu Liczba stałoprzecinkowa o nazwie (identyfikatorze) WartoscNetto, w której dodano powiązanie do kontrolki Elementy i skonfigurowano w niej zapytanie, które zlicza wartość z kolumny Netto z kontrolki tabelarycznej:



select sum (Netto) from  @Elementy@

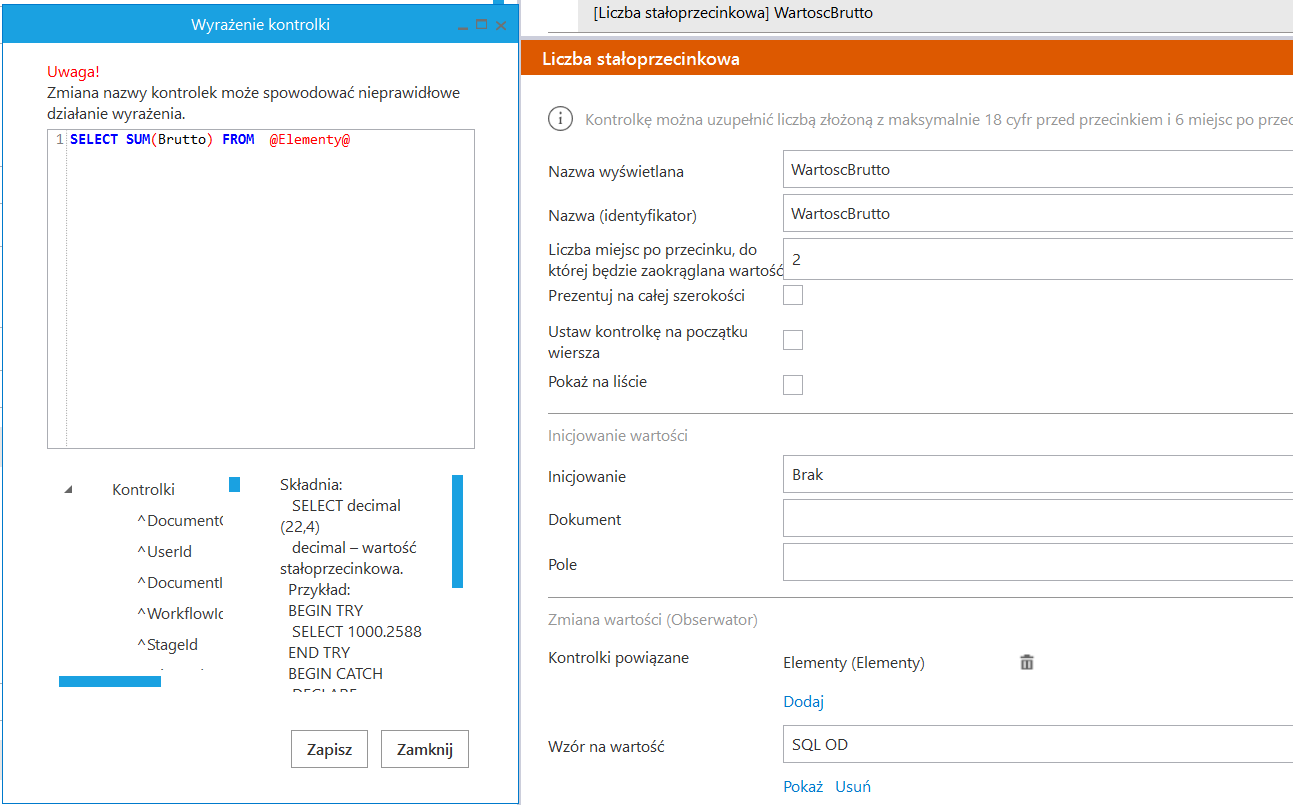

• Utworzono kontrolkę liczbową: Dodano kontrolkę typu Liczba stałoprzecinkowa o nazwie (identyfikatorze) WartoscBrutto, w której dodano powiązanie do kontrolki Elementy i skonfigurowano w niej zapytanie, które zlicza wartość z kolumny Brutto z kontrolki tabelarycznej:



select sum (Brutto) from  @Elementy@

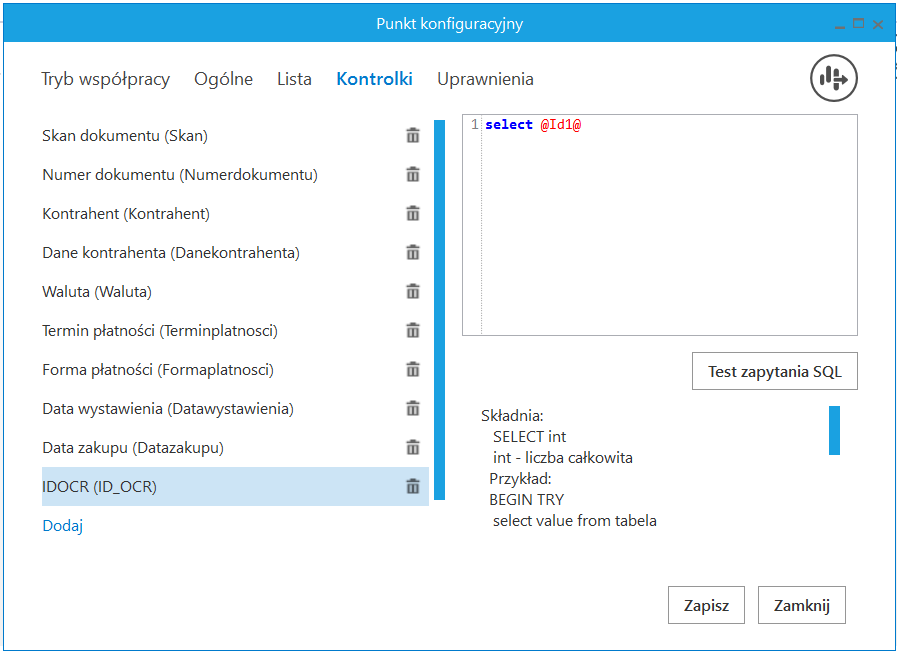

• Punkt ACD: W punkcie konfiguracyjnym ACD (Współpraca z Comarch OCR), wykorzystywanym do inicjowania obiegu, na zakładce Kontrolki dodano kontrolkę ID_OCR i przypisano jej odpowiednie zapytanie:

select @Id1@
