• Definicja Typu Obiegu (Workflow): Wzorcowa ścieżka obiegu dokumentu kosztowego z krokami akceptacji i konfiguracją kontrolki Dane tabelaryczne i wygenerowaniem dokumentu do Comarch ERPXL

Kliknij tutaj, aby pobrac przykład

Zasada działania

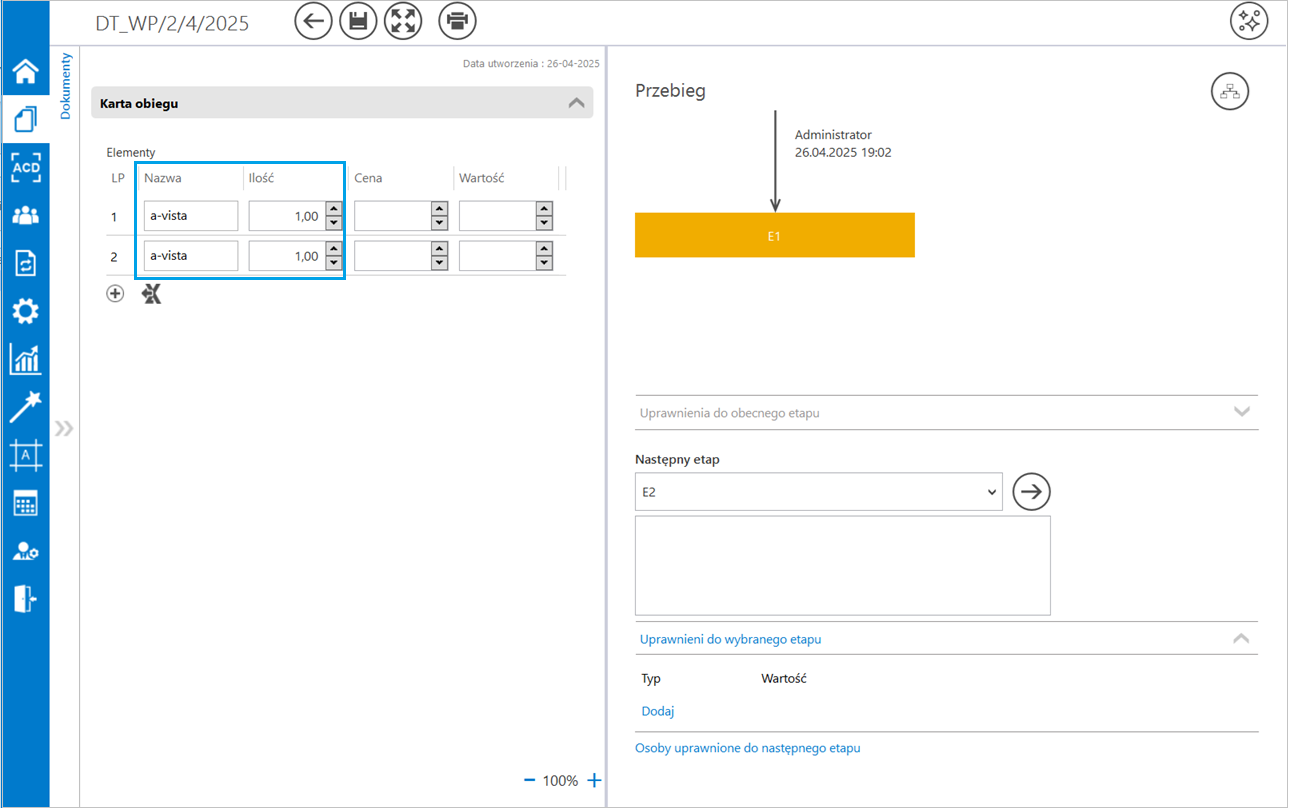

Mechanizm opiera się na monitorowaniu zdarzenia dodania nowego wiersza i uruchamianiu zapytania SQL, które w odpowiedzi wypełnia pola domyślnymi wartościami.

• Kontrolka Dane Tabelaryczne jest skonfigurowana tak, aby obserwować samą siebie i reagować na zdarzenie wywołane przez dodanie nowego wiersza za pomocą przycisku „+” (Dodaj).
• Na zakładce Inicjowanie wartości umieszczone jest zapytanie SQL, które sprawdza, czy kolumna ma wartość -1 (@Elementy_Column@ = -1). Wartość -1 oznacza, że operacja dotyczy dodania nowego wiersza.
• Wewnątrz bloku BEGIN zapytanie SQL używa komendy UPDATE @Elementy@ do ustawienia domyślnych wartości (np. Nazwa = 'a-vista’, Ilosc = 1, StawkaVAT=1) dla nowo dodanej pozycji.
• Kolumna wynikowa Netto została ustawiona w trybie „Do odczytu”, aby użytkownik nie mógł ręcznie jej edytować.

Konfiguracja przykładu

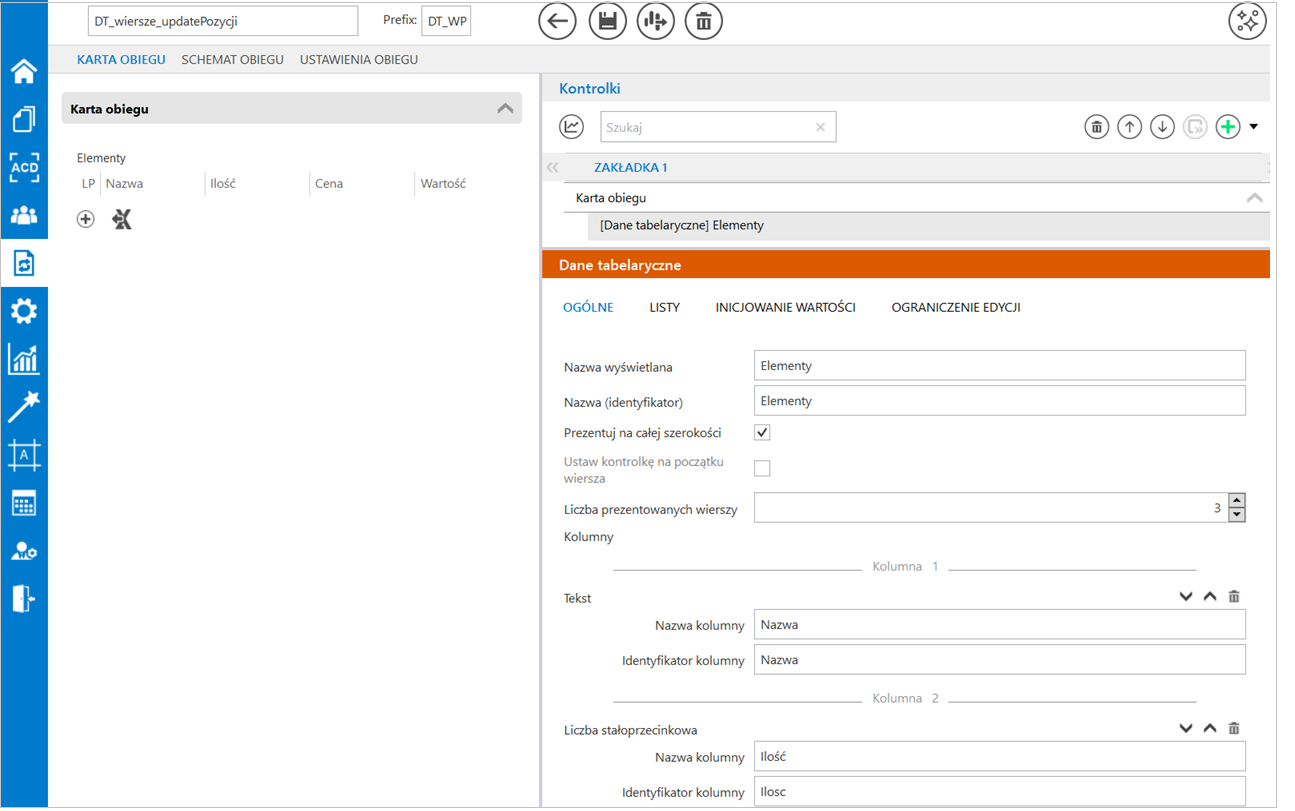

1. Utworzono kontrolkę Tabelaryczną: Dodano kontrolkę typu Dane tabelaryczne o nazwie (identyfikatorze) Elementy i skonfigurowano w niej następujące kolumny:

• ”Nazwa” (identyfikator kolumny: Nazwa) – typ Tekst
• ”Cena” (identyfikator kolumny: Cena) – typ Liczba stałoprzecinkowa
• ”Ilość” (identyfikator kolumny: Ilosc) –typ Liczba stałoprzecinkowa
• ”Netto” (identyfikator kolumny: Netto) – typ Liczba stałoprzecinkowa
• ”Stawka VAT” (identyfikator kolumny: StawkaVAT) – typ Lista
• ”Brutto” (identyfikator kolumny: Brutto) – typ Liczba stałoprzecinkowa

2. W kontrolce typu Dane tabelaryczne  na zakładce Listy zdefiniowano zapytanie pobierające:

• Stawki VAT:

• Definicja Typu Obiegu (Workflow): Wzorcowa ścieżka obiegu dokumentu kosztowego z krokami akceptacji i konfiguracją kontrolki Dane tabelaryczne i wygenerowaniem dokumentu do Comarch ERPXL

Kliknij tutaj, aby pobrać przykład

Zasada działania

Mechanizm opiera się na ciągłym monitorowaniu zmian wartości w kontrolce tabelarycznej i automatycznym uruchamianiu zapytania SQL, które przelicza i aktualizuje wartości w kolumnach wynikowych.

• Kontrolka Dane Tabelaryczne jest skonfigurowana tak, aby obserwować samą siebie i reagować na każdą edycję wiersza.
• Zapytanie SQL, zaimplementowane na zakładce Inicjowanie wartości, jest wyzwalane przy każdej zmianie wartości w kolumnach wejściowych (Cena, Ilość lub Stawka VAT).
• Przeliczania W Przód: (Cena/Ilość): Logika IF w kodzie SQL jest wyzwalana przy zmianie kolumn wejściowych (np. Cena lub Ilość). W tym trybie Netto i Brutto są obliczane na podstawie wartości wejściowych i stawki VAT.
• Przeliczania W Tył: (Brutto): Logika ELSE IF jest wyzwalana przy zmianie kolumny Brutto. W tym trybie system przelicza i aktualizuje wartość w kolumnie Cena lub Netto, traktując Ilość jako stałą, zachowując tym samym wewnętrzną spójność wiersza.
• Zapytanie SQL pobiera niezbędne dane (np. wartość Stawki VAT z tabeli CDN.Nazwy). Następnie, za pomocą komendy UPDATE, bezpośrednio przelicza i aktualizuje wartości w kolumnach wynikowych (Netto oraz Brutto).
• Kolumna wynikowa Netto została ustawiona w trybie „Do odczytu”, aby użytkownik nie mógł ręcznie jej edytować.
• Osobna kontrolka typu Podsumowanie obserwuje kolumnę wynikową (Brutto) i zlicza jej sumę za pomocą prostego zapytania SQL (select sum (Brutto) from @Elementy@).

Konfiguracja przykładu

1. Utworzono kontrolkę Tabelaryczną: Dodano kontrolkę typu Dane tabelaryczne o nazwie (identyfikatorze) Elementy i skonfigurowano w niej następujące kolumny:

• ”Nazwa” (identyfikator kolumny: Nazwa) – typ Tekst
• ”Cena” (identyfikator kolumny: Cena) – typ Liczba stałoprzecinkowa
• ”Ilość” (identyfikator kolumny: Ilosc) – typ Liczba stałoprzecinkowa
• ”Netto” (identyfikator kolumny: Netto) – typ Liczba stałoprzecinkowa
• ”Stawka VAT” (identyfikator kolumny: StawkaVAT) – typ Lista
• ”Brutto” (identyfikator kolumny: Brutto) – typ Liczba stałoprzecinkowa

• Stawki VAT:


• Definicja Typu Obiegu (Workflow): Wzorcowa ścieżka obiegu dokumentu z konfiguracją kontrolki typu Dane tabelaryczne.

Kliknij tutaj, aby pobrać przykład

Zasada działania

Mechanizm opiera się na obserwowaniu kolumny typu Lista (lista wyboru dokumentu PZ) i uruchamianiu złożonego zapytania SQL, które pobiera powiązane dane nagłówkowe z tabel Comarch ERP XL.

• W kontrolce typu Dane Tabelaryczne zdefiniowano kolumnę ListaPZ (typ: Lista) służącą do wyboru dokumentu PZ oraz kolumny wynikowe: PZ (typ: Dokument elektroniczny), Kontrahent (typ: Kontrahent) i Netto (typ: Liczba stałoprzecinkowa).
• Na zakładce Listy zdefiniowano zapytanie pobierające wszystkie dokument PZ (o typie Trn_GIdTyp=1489) z tabeli cdn.TraNag.
• Na zakładce Inicjowanie wartości dodano obserwację kontrolki przez samą siebie.
• Zapytanie SQL (Wzór na wartość SQL ERP) jest wyzwalane przy każdej zmianie kolumny ListaPZ.
• Zapytanie SQL pobiera GIDNumer wybranego dokumentu PZ i na jego podstawie odpytuje tabelę cdn.TraNag oraz cdn.KntKarty (dla Kontrahenta).
• Polecenie UPDATE @DokumentyPZ@ SET aktualizuje kolumny wynikowe w wierszu.
• Osobna kontrolka typu SumaNettoPZ obserwuje kolumnę (Netto) i zlicza jej sumę za pomocą prostego zapytania SQL (select sum (Netto) from @DokumentyPZ@).

Konfiguracja przykładu

1.Utworzono kontrolkę Tabelaryczną: Dodano kontrolkę typu Dane tabelaryczne o nazwie (identyfikatorze) DokumentyPZ i skonfigurowano w niej następujące kolumny:

• ”ListaPZ” (identyfikator kolumny: ListaPZ) – typ Lista
• ”PZ” (identyfikator kolumny: PZ) – typ Dokument elektroniczny
• ”Kontrahent” (identyfikator kolumny: Kontrahent) – typ Kontrahent
• ”Netto” (identyfikator kolumny: Netto) – typ Liczba stałoprzecinkowa

2.W kontrolce typu Dane tabelaryczne  na zakładce Listy zdefiniowano zapytanie pobierające:

• Listę dokumentów PZ z Comarch ERPXL:

• Definicja Typu Obiegu (Workflow): Wzorcowa ścieżka obiegu dokumentu kosztowego z krokami akceptacji, konfiguracją kontrolki Dane tabelaryczne i wygenerowaniem dokumentu do Comarch ERPXL
• Punkt konfiguracyjny ACD: Wzorcowa konfiguracja, która jest odpowiedzialna za pobranie ID dokumentu OCR, Załącznika oraz wszystkich kluczowych danych nagłówkowych (NIP, Kontrahent, Dane kontrahenta, Data zakupu, Data wystawienia, Termin płatności, Forma płatności, Waluta) oraz inicjację dokumentu obiegowego.

Kliknij tutaj, aby pobrać przykład

Zasada działania

Mechanizm opiera się na pobieraniu danych z bazy Comarch BPM, które zostały zapisane po przetworzeniu ich przez Comarch OCR w punkcie ACD.

• Konfiguracja wykorzystuje ID dokumentu OCR (zapisane w dedykowanej kontrolce typu Liczba całkowita) jako identyfikator do pobrania danych. Kontrolka tabelaryczna obserwuje to pole, reagując na jego wypełnienie.
• Kluczowym elementem jest zapytanie SQL umieszczone na zakładce Inicjowanie Wartości kontrolki tabelarycznej. Zapytanie jest filtrowane za pomocą parametru @ID_OCR@, dzięki czemu pobiera ono wiersze z właściwego dokumentu OCR z tabeli do.OC_Document_Items w bazie BPM.
• Na podstawie zwróconych wierszy z tabeli do.OC_Document_Items, kontrolka Dane tabelaryczne jest automatycznie wypełniana pozycjami faktury (Nazwa, Cena, Ilość, Jednostka miary, Netto, Stawka VAT, Brutto, Kwota VAT).
• W zapytaniu SQL zawarta jest niezbędna logika CASE WHEN, która konwertuje wartości tekstowe (np. Stawki VAT oraz Jednostki miary) na identyfikatory liczbowe, których BPM wymaga do poprawnego działania mechanizmów systemowych i wyświetlania danych.

Konfiguracja przykładu

1.Utworzono kontrolkę ID_OCR : Na karcie obiegu dodano kontrolkę typu Liczba całkowita o nazwie (identyfikatorze) ID_OCR, do której będzie zapisywane ID OCR-owanego dokumentu.

2.Utworzono kontrolkę Tabelaryczną: Dodano kontrolkę typu Dane tabelaryczne o nazwie (identyfikatorze) Elementy i skonfigurowano w niej następujące kolumny:

• ”Nazwa” (identyfikator kolumny: Nazwa) – typ Tekst
• ”Cena” (identyfikator kolumny: Cena) – typ Liczba stałoprzecinkowa
• ”Ilość” (identyfikator kolumny: Ilosc) – typLiczba stałoprzecinkowa
• ”Jednostka miary” (identyfikator kolumny: JM) – typ Lista
• ”Netto” (identyfikator kolumny: Netto) – typ Liczba stałoprzecinkowa
• ”Stawka VAT” (identyfikator kolumny: StawkaVAT) – typ Lista
• ”Brutto” (identyfikator kolumny: Brutto) – typ Liczba stałoprzecinkowa
• ”Kwota VAT” (identyfikator kolumny: KwotaVAT) – typ Liczba stałoprzecinkowa

3. W kontrolce typu Dane tabelaryczne  na zakładce Listy zdefiniowano zapytanie pobierające:

• Stawki VAT:

select Naz_gidLp as Id,
CASE
WHEN Naz_Nazwa='A 23.00' THEN '23%'
WHEN Naz_Nazwa='B 8.00' THEN '8%'
WHEN Naz_Nazwa='C 0.00' THEN '0%'
WHEN Naz_Nazwa='D 0.00' THEN 'ZW'
WHEN Naz_Nazwa='E 0.00' THEN 'NP'
WHEN Naz_Nazwa='F 7.00' THEN '7%'
WHEN Naz_Nazwa='G 5.00' THEN '5%'
END
from CDN.Nazwy
where Naz_GIDTyp = 624  AND trim(substring(Naz_Nazwa,9,2))=''

• Jednostki miary:

• Eliminacja ręcznego wprowadzania pozycji dokumentów: Dane zaczytane przez Comarch OCR są automatycznie mapowane i wypełniają kontrolkę tabelaryczną na karcie obiegu.
• Automatyczne kalkulowanie wartości: Kontrolka tabelaryczna uzyskuje pełną zdolność automatycznego przeliczania wszędzie tam, gdzie zmienione zostaną dane wejściowe (np. Cena, Ilość, Stawka VAT, Brutto).
• Minimalizacja błędów i skrócenie czasu obsługi faktury: Proces akceptacji bazuje na poprawnych i spójnych danych, które są automatycznie kalkulowane i aktualizowane, zanim dokument zostanie zaksięgowany w ERP XL.

Zawartość przykładu

• Definicja Typu Obiegu (Workflow): Wzorcowa ścieżka obiegu dokumentu kosztowego z krokami akceptacji, konfiguracją kontrolki Dane tabelaryczne i wygenerowaniem dokumentu do Comarch ERPXL
• Punkt konfiguracyjny ACD: Wzorcowa konfiguracja, która jest odpowiedzialna za pobranie ID dokumentu OCR, Załącznika oraz wszystkich kluczowych danych nagłówkowych (NIP, Kontrahent, Dane kontrahenta, Data zakupu, Data wystawienia, Termin płatności, Forma płatności, Waluta) oraz inicjację dokumentu obiegowego.

Kliknij tutaj, aby pobrać przykład

Zasada działania

Mechanizm opiera się na dwóch trybach działania zintegrowanych w jednej kontrolce Dane Tabelaryczne („Elementy”):

1.Pobranie pozycji z Comarch OCR (Wyzwalacz: ID_OCR):

• Po przetworzeniu dokumentu przez Comarch OCR, punkt ACD zapisuje ID dokumentu OCR do dedykowanej kontrolki typu Liczba całkowita o nazwie ID_OCR.
• Kontrolka tabelaryczna „Elementy” obserwuje to pole, reagując na jego wypełnienie.
• Zapytanie SQL (umieszczone na zakładce Inicjowanie Wartości) jest filtrowane za pomocą parametru @ID_OCR@ i pobiera wiersze z tabeli do.OC_Document_Items w bazie BPM.
• Na podstawie zwróconych wierszy kontrolka DT jest automatycznie wypełniana pozycjami faktury.
• W zapytaniu OCR używana jest logika CASE WHEN do konwersji wartości tekstowych (Stawki VAT, Jednostki miary) na identyfikatory liczbowe, wymagane przez BPM.

2.Automatyczne Przeliczanie (Wyzwalacz: Edycja wiersza DT):

• Kontrolka DT jest skonfigurowana tak, aby obserwować samą siebie.
  • Zapytanie SQL jest wyzwalane przy każdej zmianie wartości w kolumnach wejściowych (Cena, Ilość lub Stawka VAT).
  • Przeliczanie W Przód: Logika IF w kodzie SQL jest wyzwalana przy zmianie Ceny, Ilości lub Stawki VAT, obliczając Netto i Brutto.
  • Przeliczanie W Tył: Logika ELSE IF jest wyzwalana przy zmianie kolumny Brutto, przeliczając i aktualizując wartość Ceny lub Netto (przy zachowaniu stałej Ilości).
  • Zapytanie to wykorzystuje komendę UPDATE do bezpośredniego przeliczania i aktualizacji wartości w kolumnach wynikowych (Netto, Brutto)
• Osobna kontrolka WartoscNetto obserwuje kolumnę wynikową (Netto) i zlicza jej sumę za pomocą prostego zapytania SQL (select sum (Netto) from @Elementy@).
• Osobna kontrolka WartoscBrutto obserwuje kolumnę wynikową (Brutto) i zlicza jej sumę za pomocą prostego zapytania SQL (select sum (Brutto) from @Elementy@).

Konfiguracja przykładu

1.Utworzono kontrolkę ID_OCR: Na karcie obiegu dodano kontrolkę typu Liczba całkowita o nazwie (identyfikatorze) ID_OCR, do której będzie zapisywane ID OCR-owanego dokumentu.

2.Utworzono kontrolkę Tabelaryczną: Dodano kontrolkę typu Dane tabelaryczne o nazwie (identyfikatorze) Elementy i skonfigurowano w niej następujące kolumny:

• ”Nazwa” (identyfikator kolumny: Nazwa) – typ Tekst
• ”Cena” (identyfikator kolumny: Cena) – typ Liczba stałoprzecinkowa
• ”Ilość” (identyfikator kolumny: Ilosc) – typ Liczba stałoprzecinkowa
• ”Jednostka miary” (identyfikator kolumny: JM) – typ Lista
• ”Netto” (identyfikator kolumny: Netto) – typ Liczba stałoprzecinkowa
• ”Stawka VAT” (identyfikator kolumny: StawkaVAT) – typ Lista
• ”Brutto” (identyfikator kolumny: Brutto) – typ Liczba stałoprzecinkowa

3.W kontrolce typu Dane tabelaryczne  na zakładce Listy zdefiniowano zapytanie pobierające:

• Stawki VAT:

 select Naz_gidLp as Id,
 CASE
  WHEN Naz_Nazwa='A 23.00' THEN '23%'
  WHEN Naz_Nazwa='B 8.00' THEN '8%'
  WHEN Naz_Nazwa='C 0.00' THEN '0%'
  WHEN Naz_Nazwa='D 0.00' THEN 'ZW'
  WHEN Naz_Nazwa='E 0.00' THEN 'NP'
  WHEN Naz_Nazwa='F 7.00' THEN '7%'
  WHEN Naz_Nazwa='G 5.00' THEN '5%'
 END
 from CDN.Nazwy
 where Naz_GIDTyp = 624  AND trim(substring(Naz_Nazwa,9,2))=''

• Jednostki miary:

SELECT Naz_GIDLp,Naz_Nazwa from cdn.Nazwy where Naz_GIDTyp=144;

4.Dodano obserwację kontrolki: W kontrolce Dane tabelaryczne, na zakładce Inicjowanie wartości, dodano powiązanie do kontrolki ID_OCR oraz do samej siebie.

5.Zintegrowane zapytanie SQL do obsługi obu trybów: W kontrolce typu Dane tabelaryczne, na zakładce Inicjowanie wartości w sekcji Wzór na wartość SQL ERP dodano zapytanie, które pobiera dane z tabel do.OC_Document_Items oraz do.OC_Documents na podstawie przekazanego parametru @ID_OCR@ (ID dokumentu OCR). W zapytaniu SQL konieczne jest użycie logiki CASE WHEN do konwersji wartości tekstowych jednostek miary (’szt’) i stawek VAT (np. '23.00′) na odpowiednie identyfikatory liczbowe akceptowane przez Comarch BPM. Dodano również zapytanie, które na podstawie Ilości i Ceny wylicza wartość Netto, po zmianie Stawki VAT wylicza wartość Brutto, a po zmianie wartości Brutto wylicza Cenę i wartość Netto.

Ta sekcja jest wywoływana tylko raz, podczas inicjowania obiegu z OCR:

If @^SenderControlName@ = 'ID_OCR'

Begin

Select

ODI_Name,/*Nazwa*/

ODI_NetUnitPrice, /*Cena netto*/

ODI_Count, /*Ilość*/

CASE

WHEN ODI_Unit='szt.' THEN 1

WHEN ODI_Unit='l' THEN 2

WHEN ODI_Unit='kg' THEN 3

Else 0

END, /*Jednostka miary*/

ODI_NetValue, /* Wartość Netto*/

CASE

WHEN ODI_VatRate='23.00' THEN 1

WHEN ODI_VatRate='8.00' THEN 2

WHEN ODI_VatRate='0.00' THEN 3

WHEN ODI_VatRate='5.00' THEN 7

Else 0

END,

ODI_GrossValue, /*Wartość Brutto*/

[ODI_GrossValue]-[ODI_NetValue], -- kwota VAT

1

from [BPM_Przyklady].do.OC_Document_Items I /*Zmienić na właściwą nazwę bazy BPM*/

join [BPM_Przyklady].do.OC_Documents D on D.OCD_Id=I.ODI_DocumentId /*Zmienić na właściwą nazwę bazy BPM*/

where ODI_DocumentId=@ID_OCR@

END

Ta sekcja jest wywoływana przy każdej modyfikacji danych w kontrolce „Elementy” i wymaga użycia ELSE po sekcji OCR:

ELSE
If  @^InitSenderControlName@ ='Elementy'
Begin
 /*Deklaracja Stawki VAT */
DECLARE @VAT AS DECIMAL(4, 2)

/* Pobranie stawki VAT z tabeli CDN.Nazwy na podstawie kolumny StawkaVAT w bieżącym wierszu */
SELECT @VAT = CAST(SUBSTRING(Naz_Nazwa1, 0, CHARINDEX(' ', Naz_Nazwa1)) AS DECIMAL(4, 2)) / 100
FROM CDN.Nazwy
WHERE Naz_GIDTyp = 624
  AND Naz_GIDLp = (
      SELECT [StawkaVAT]
      FROM @Elementy@
      WHERE POS = @Elementy_Row@
  )

  /* JEŚLI ZMIENIONO KOLUMNY: 2 (Cena), 3 (Ilość), 6 (Stawka VAT) */
IF @Elementy_Column@=2 OR @Elementy_Column@=3 OR @Elementy_Column@=6
BEGIN
    /* PRZELICZANIE W PRZÓD (Cena/Ilość/Stawka VAT -> Netto/Brutto) */

    /*Wyliczenie i aktualizacja netto i brutto */
    UPDATE @Elementy@
    SET
        [Netto] = (Ilosc * Cena),
        [Brutto] = (Ilosc * Cena) * (@VAT + 1)
    WHERE POS = @Elementy_Row@

    /* !!! OBOWIĄZKOWE: Odświeżenie wiersza !!! */
    SELECT * FROM @Elementy@
END

 /* JEŚLI ZMIENIONO KOLUMNĘ: 7 (Brutto) */
IF @Elementy_Column@=7
BEGIN
    /* PRZELICZANIE W TYŁ (Brutto -> Cena/Netto) */

    /* Aktualizacja ceny i netto (Ilość stała) */
    UPDATE @Elementy@
    SET
        [Cena] = [Brutto] / (@VAT + 1),        /*Obliczenie Ceny Netto z Brutto*/
        [Netto] = [Ilosc] * ([Brutto] / (@VAT + 1))  /*Obliczenie Wartości Netto*/
    WHERE POS = @Elementy_Row@

    /* !!! OBOWIĄZKOWE: Odświeżenie wiersza !!! */
    SELECT * FROM @Elementy@
END
END

• Tryb pracy: W kontrolce typu Dane tabelaryczne, na zakładce Ograniczenie edycji kolumnę „Netto” ustawiono w trybie „Do odczytu”.

• Utworzono kontrolkę liczbową: Dodano kontrolkę typu Liczba stałoprzecinkowa o nazwie (identyfikatorze) WartoscNetto, w której dodano powiązanie do kontrolki Elementy i skonfigurowano w niej zapytanie, które zlicza wartość z kolumny Netto z kontrolki tabelarycznej:

select sum (Netto) from  @Elementy@

• Utworzono kontrolkę liczbową: Dodano kontrolkę typu Liczba stałoprzecinkowa o nazwie (identyfikatorze) WartoscBrutto, w której dodano powiązanie do kontrolki Elementy i skonfigurowano w niej zapytanie, które zlicza wartość z kolumny Brutto z kontrolki tabelarycznej:

select sum (Brutto) from  @Elementy@

• Punkt ACD: W punkcie konfiguracyjnym ACD (Współpraca z Comarch OCR), wykorzystywanym do inicjowania obiegu, na zakładce Kontrolki dodano kontrolkę ID_OCR i przypisano jej odpowiednie zapytanie:
