I. Logowanie do webowego panelu administracyjnego urządzenia Comarch TNA Gateway Plus

Comarch TNA Gateway Plus domyślnie pracuje jako serwer DHCP. Oznacza to, że przydziela dynamiczne adresy IP klientom DHCP w ramach sieci lokalnej.

1. W celu skonfigurowania urządzenia, w pierwszej kolejności należy podłączyć urządzenie Comarch TNA Gateway Plus do komputera, używając kabla sieciowego Ethernet dołączonego do opakowania.

Po podłączeniu, urządzenie przypisze konfigurację sieci i adres IP dla komputera. W tym momencie należy się upewnić, że komputer jest klientem serwera DHCP – automatyczne ustawienie adresu IP.

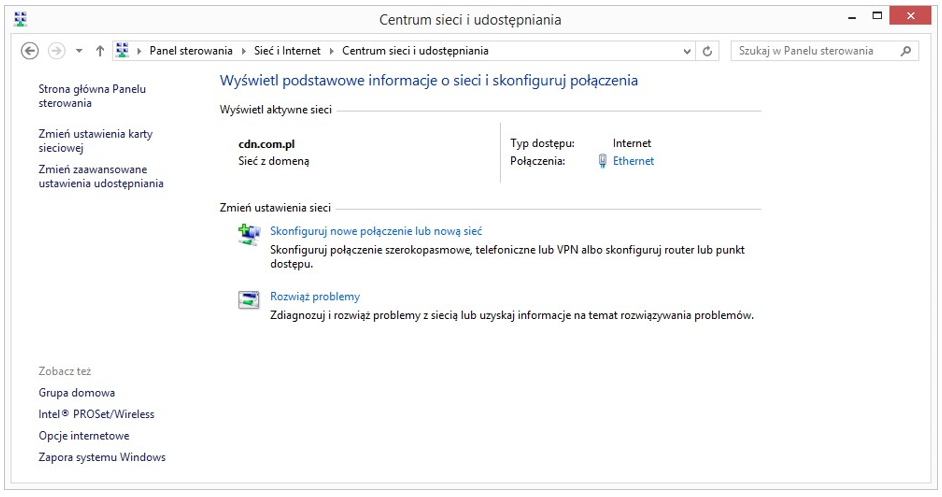

Ustawienia połączenia sieciowego w systemach Windows można sprawdzić w Panelu Sterowania w sekcji Panel sterowania\Sieć i Internet\Centrum sieci i udostępniania. Następnie, jak wskazano na Rysunku 1, należy otworzyć ustawienia sieci Ethernet klikając na sekcję „Ethernet”.

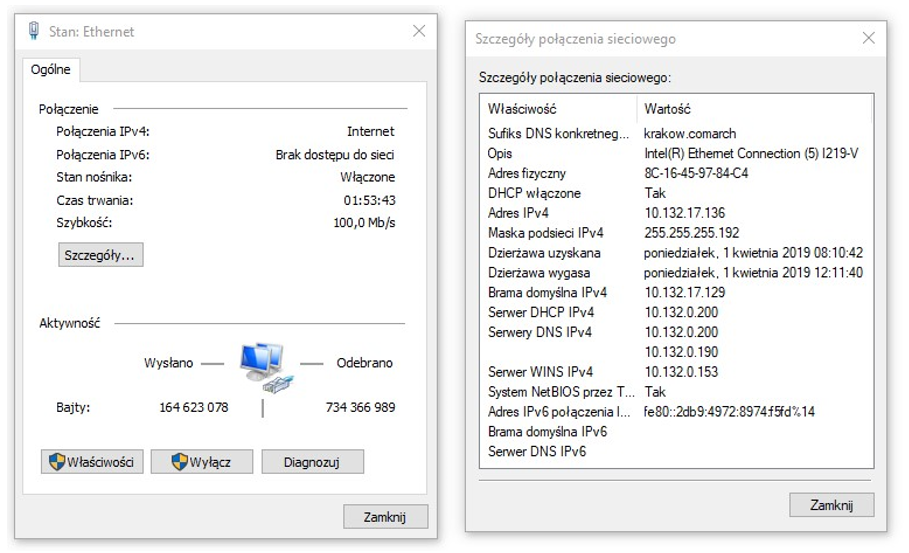

Przechodząc do zakładki „Szczegóły”, należy zweryfikować, czy parametr DHCP włączone ustawione jest na „Tak” (Rysunek 2).

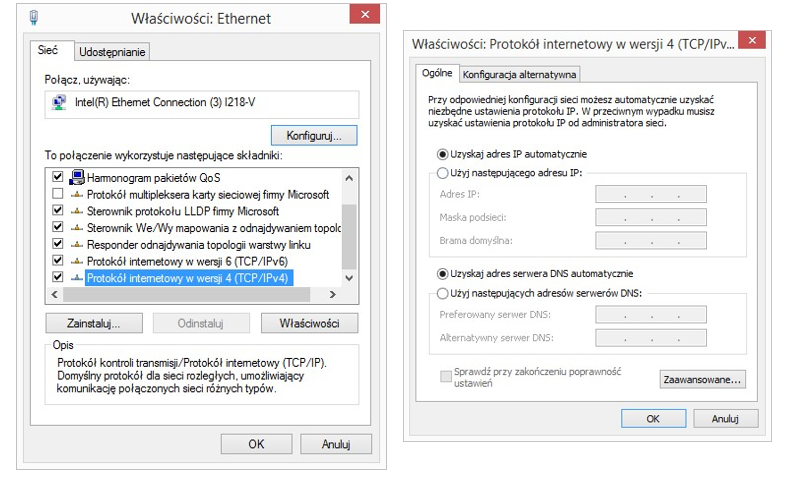

Jeśli parametr DHCP nie jest włączony, należy we właściwościach połączenia otworzyć właściwości pozycji „Protokół internetowy w wersji 4 (TCP/IPv4)” i w ustawieniach ogólnych wybrać opcję „Uzyskaj adres IP automatycznie” (Rysunek 3).

2. Następnie należy zalogować się do webowego panelu administracyjnego urządzenia Comarch TNA Gateway Plus.

Najszybszym sposobem zalogowania się do webowego panelu administracyjnego urządzenia Comarch TNA Gateway Plus jest otwarcie przeglądarki internetowej na komputerze i wpisanie w pasku adresu: http://192.168.1.140/

gdzie 192.168.1.140 to adres fabrycznie przypisany do urządzenia Comarch TNA Gateway Plus.

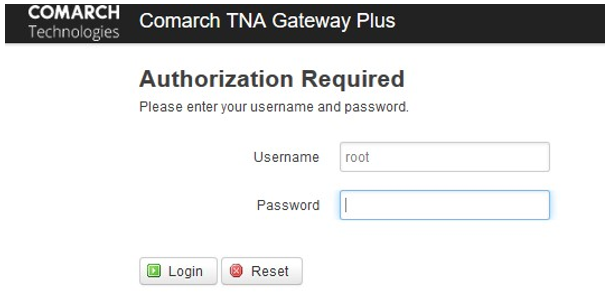

Aby zalogować się do webowego panelu administracyjnego urządzenia Comarch TNA Gateway Plus należy użyć domyślnej nazwy użytkownika i hasła przedstawionego w Tabeli 1, wpisując je na ekranie logowania.

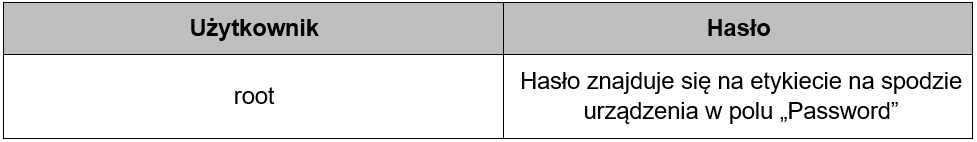

Tabela 1. Domyślne parametry logowania do urządzenia.

Po poprawnym zalogowaniu, użytkownikowi ukaże się panel administracyjny urządzenia Comarch TNA Gateway Plus.

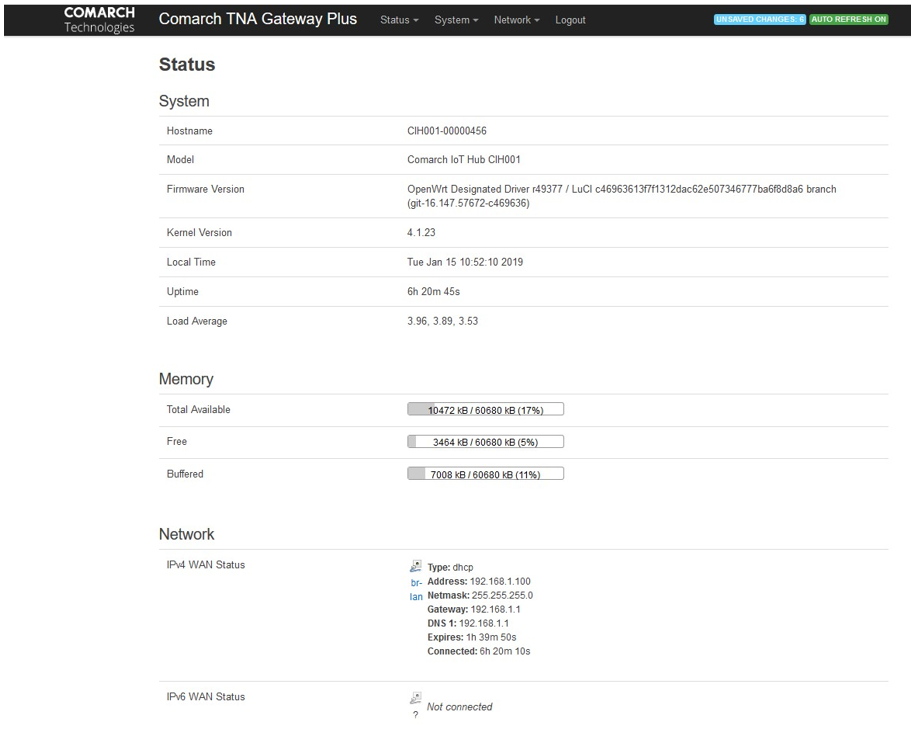

Ekran ‘Status Overwiew’ (Rysunek 5) wyświetla wszystkie informacje o systemie i stanie bieżącym urządzenia, takie jak: nazwa, model, numer wersji oprogramowania, czas pracy od włączenia, stan pamięci i stan podłączenia do sieci.

Na niektórych przeglądarkach, podczas logowania do webowego panelu administracyjnego urządzenia Comarch TNA Gateway Plus po raz pierwszy, hasło i login należy wprowadzić dwukrotnie. Raz w oknie wystawionym przez przeglądarkę i ponownie w panelu administracyjnym.

II. Wybór sposobu połączenia z siecią Internet

Urządzenie Comarch TNA Gateway Plus może być połączone z Internetem zarówno za pomocą kabla sieciowego Ethernet jak i przez połączenie z lokalną siecią wifi. W zależności od wyboru połączenia, konfiguracja urządzenia przebiega inaczej. Poniżej przedstawione elementy i kolejne kroki konfiguracji dla każdej z opcji.

POŁĄCZENIE ZA POMOCĄ KABLA SIECIOWEGO ETHERNET

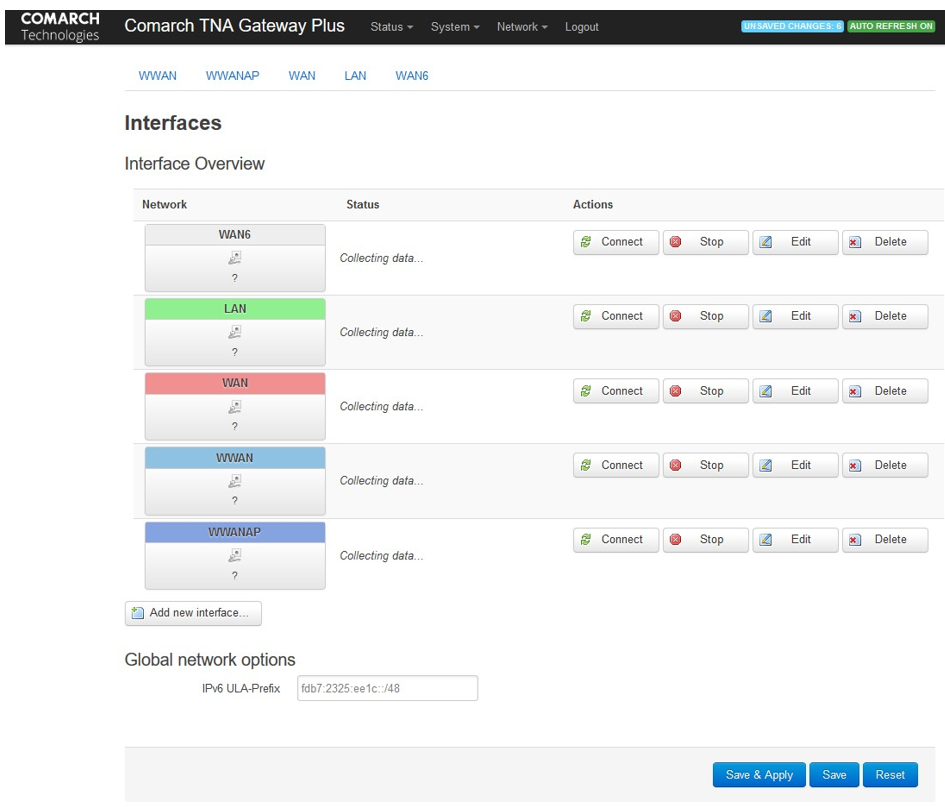

1. Po otwarciu zakładki ‘Network’, następnie ‘Interfaces’, zostaje otwarty ekran podsumowania interfejsów sieciowych urządzenia Comarch TNA Gateway Plus, tak jak pokazano na Rysunku 6.

2. W kolumnie ‘Status’ przedstawiony jest stan danego interfejsu sieciowego, adres MAC karty sieciowej udostępniającej ten interfejs, przydzielony adres IP, a także statystyka ruchu przechodzącego przez interfejs sieciowy.

3. Każdy z dostępnych interfejsów ma dostępne akcje: Connect – aktywowanie danego interfejsu sieciowego,

Stop – zatrzymanie danego interfejsu sieciowego,
Edit – edycja właściwości interfejsu,
Delete – usunięcie interfejsu. Możliwe jest także dodanie nowego interfejsu.

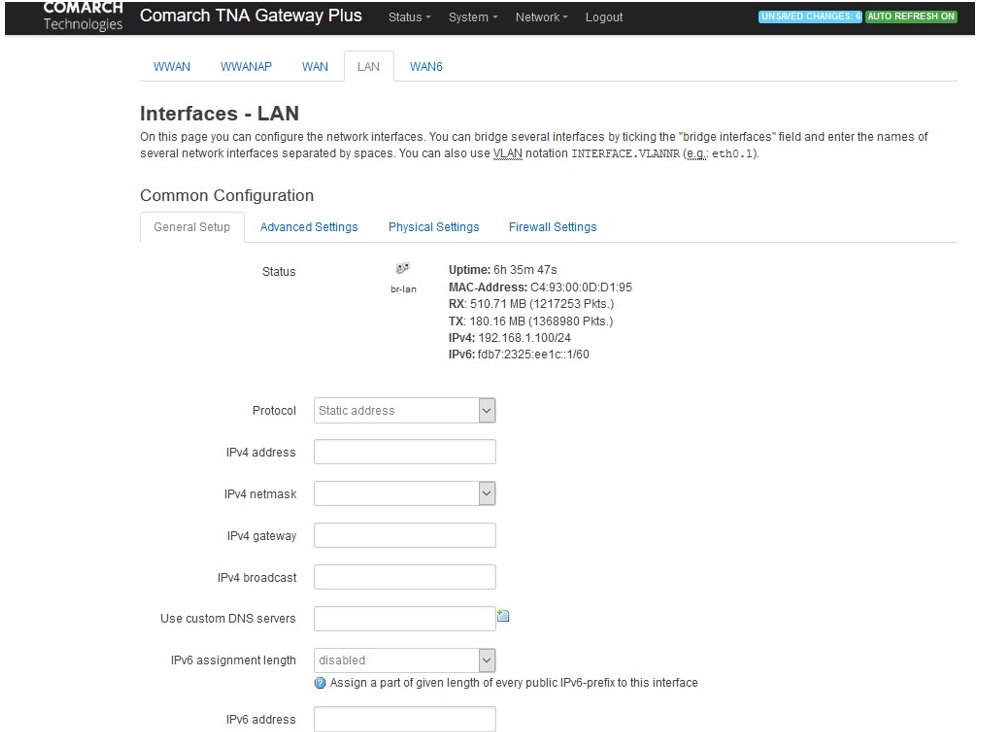

4.Domyślnie urządzenie Comarch TNA Gateway Plus pracuje jako serwer DHCP. Żeby uniknąć konfliktów w innej sieci konieczne jest wyłączenie serwera. Aby wyłączyć DHCP dla danego interfejsu sieciowego, należy wejść w ustawienia interfejsu poprzez zakładkę pod menu albo przycisk Edit na liście interfejsów. Pojawi się ekran edycji interfejsu (Rysunek 7).

5. Następnie w sekcji ‘Common Configuration’, w zakładce ‘General Setup’, należy zmienić ‘Protocol’ z ‘Static address’ na ‘DHCP client’ i potwierdzić zmianę wybierając przycisk ‘Switch protocol’.

6. Aby zapisać wprowadzone zmiany należy wcisnąć przycisk ‘Save & Apply’ i poczekać, aż na ekranie pojawi się komunikat o ich zaakceptowaniu. Wciśnięcie przycisku ‘Reset’ wypełnia pola wartościami aktualnie zapisanymi w pamięci urządzenia.

POŁĄCZENIE ZA POMOCĄ SIECI WIFI

1. Po zalogowaniu do panelu administracyjnego należy przejść do menu ‘Network Wifi’, a następnie wybrać przycisk ‘Scan’.
Po chwili zostanie otwarta nowa strona z listą sieci WiFi, które są widoczne dla

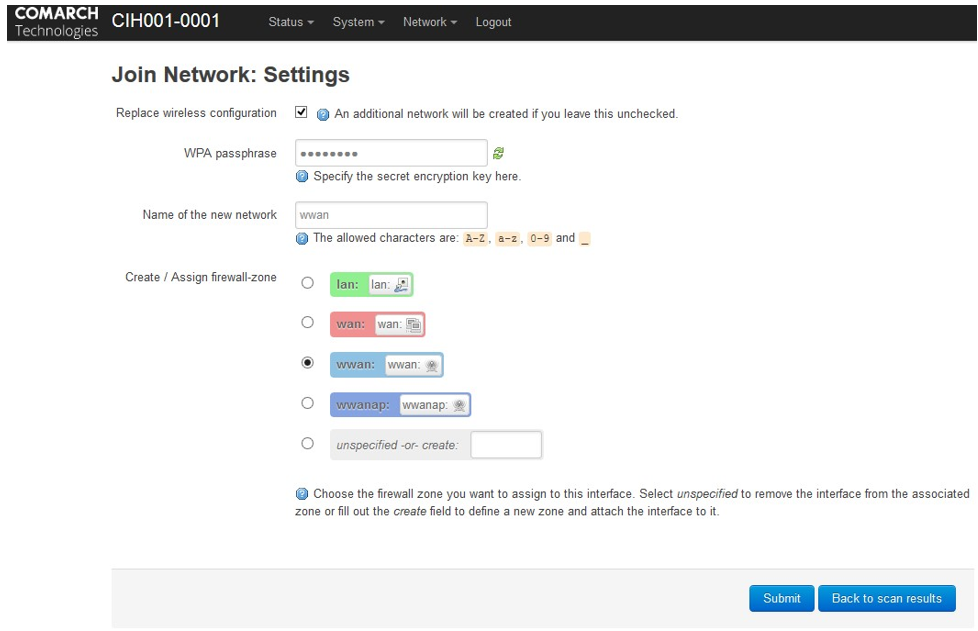

Comarch TNA Gateway Plus. Na wybranej sieci należy wybrać przycisk ‘Join Network’. Na kolejnej stronie należy wpisać: hasło sieci (pole ‘WPA passphrase’) – jeżeli dotyczy; nazwę sieci (pole ‘Name of the new network’) – należy wprowadzić wartość ‘wwan’; oraz przypisanie do strefy zapory sieciowej (sekcja ‘Create / Assign fiewall-zone’) – wybrać wartość ‘wwan’ (Rysunek 9).

2. Następnie należy wybrać przycisk ‘Submit’. Spowoduje to próbę połączenia z siecią WiFi i przejście na stronę ze statusem połączenia. Po połączeniu urządzenia z siecią, bieżące wykorzystanie łącza oraz podsumowanie dostępne jest w sekcji ‘Device Configuration’, w zakładce ‘General Setup’, w polu ‘Status’ (patrz Rysunek 10). W przypadku wystąpienia problemów z połączeniem z siecią WiFi, istnieje możliwość zmian konfiguracji. Opcje dotyczące hasła znajdują się w sekcji ‘Interface Configuration’, w zakładce ‘Wireless security’. Pole ‘Key’ umożliwia zmianę hasła. W celu zapisania dokonanych zmian należy wybrać przycisk ‘Save & Apply’.

Połączenie WiFi jest wykorzystywane do transmisji automatycznie, jeżeli Comarch TNA Gateway Plus nie jest podłączony do sieci LAN. Dlatego aby korzystać z WiFi, należy rozłączyć się z siecią LAN.

III. Wylogowanie

Aby wylogować się z webowego panelu administracyjnego urządzenia Comarch TNA Gateway Plus, należy wybrać opcję ‘Logout’ z menu (Rysunek 11).

IV. Ponowne logowanie

W przypadku połączenia urządzenia Comarch TNA Gateway Plus z siecią WIFI każde kolejne logowanie do webowego panelu administracyjnego urządzenia Comarch TNA Gateway Plus odbywa się analogicznie do pierwszego (patrz I. Logowanie do webowego panelu administracyjnego urządzenia Comarch TNA Gateway Plus).
Adres automatycznie przypisany do urządzenia Comarch TNA Gateway Plus
(http://192.168.1.140/) jest nadal obowiązujący.

W przypadku połączenia urządzenia Comarch TNA Gateway Plus z Internetem przy pomocy kabla sieciowego Ethernet, format adresu do logowania ulega zmianie.

W zależności od konfiguracji urządzenia, używanego do łączenia się z panelem, przykładowy format adresu może być następujący:
http://IP_ADDRESS:80/
gdzie IP_ADDRESS to adres domyślny urządzenia Comarch TNA Gateway Plus.

Nowy adres IP urządzenia można sprawdzić po adresie MAC logując się do panelu administracyjnego routera z którego uzyskał adres IP. W przypadku braku routera, w celu sprawdzenia adresu IP, należy skontaktować się z dostawcą sieci Internet.
